Le logiciel LibreCAD
— Par Eric N. — Dernière modification 26/04/2025 22:33
LibreCAD est particulièrement adapté au dessin de plans techniques en 2D. Il permet de réaliser des dessins précis, que l'on pourra coter et annoter en vue d'une fabrication ou d'un relevé. Il permet de calculer des aires, des périmètres, des angles. Ce logiciel gère nativement les fichiers DXF et DWG (compatibles avec AutoCAD). Ces fichiers permettent soit la réalisation de découpe ou de gravure au sein du fablab, soit la réalisation chez des sous-traitants industriels.
Le projet LibreCAD a démarré vers 2010 en tant que fork de QCAD 2.0.5.0. Il s'agissait à l'origine d'un projet visant à intégrer des fonctionnalités de FAO dans la version communautaire de QCAD afin de l'utiliser avec un routeur CNC Mechmate. Cela a donné naissance à CADuntu. Le projet n'a été connu sous le nom de CADuntu que pendant quelques mois avant que la communauté ne décide que ce nom n'était pas approprié. Après quelques discussions au sein de la communauté et une recherche sur les noms existants, CADuntu a été renommé LibreCAD.
Il existe de nombreuses pages de tutoriel sur Internet pour vous aider à apprendre ou découvrir le logiciel LibreCAD. Voici un résumé de mes recherches qui peut vous aider à commencer.
Je recommande le site officiel d'aide de LibreCAD. Par exemple, vous trouverez le manuel en français de Michel Guignard : https://dokuwiki.librecad.org/doku.php/usage:manuals
Les manuels
v2.2 - Version en cours et complète
- LibreCAD for Real Dummies a free option for Computer Aided Design
- LibreCAD 2.2.0 Introduction rapide (en français, de l'auteur Michel Guignard, ODT)
- complément au manuel de LibreCad par Michel Guignard Publié le : 26 Mars 2018. Mis à jour le : 2 Décembre 2024
Un tutoriel pour Librecad [Yakafab]
— Dernière modification 08/09/2021 14:37 de guillaumeWiki du Fablab des Fabriques - Tutoriel pour LibreCAD

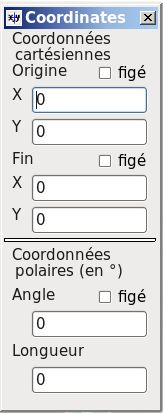

Un logiciel compagnon pour LibreCAD - Coordinates
— Par Eric N. — Dernière modification 26/04/2025 18:20Un logiciel compagnon pour LibreCAD - Coordinates

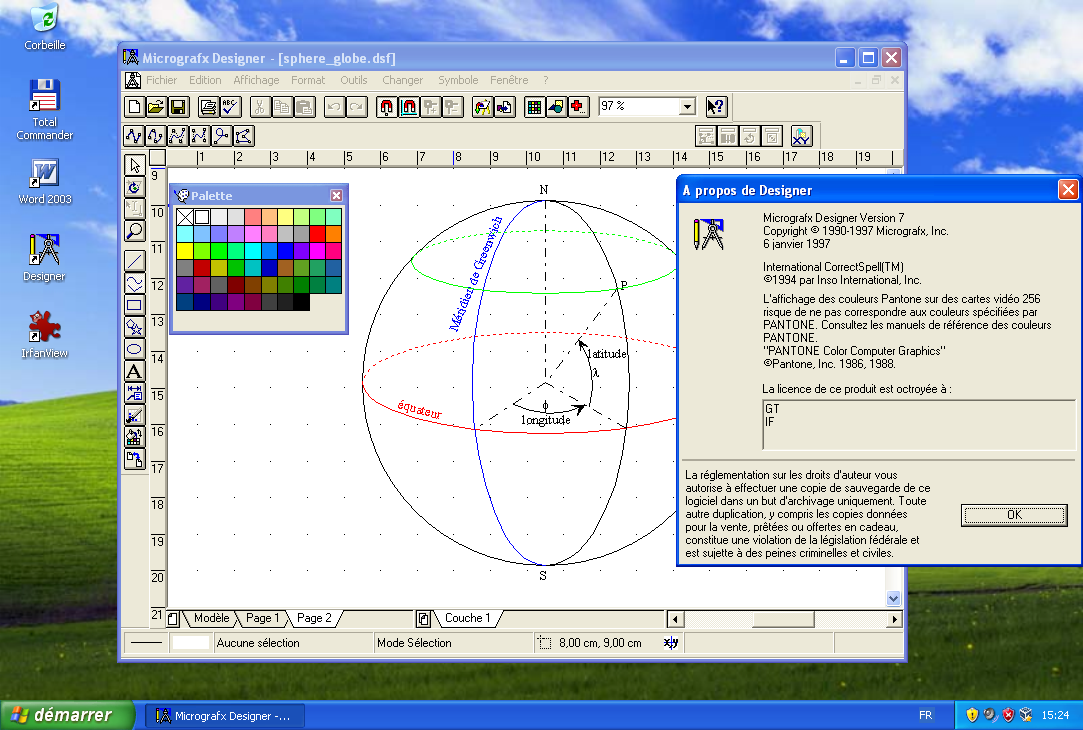

Il y a quelques années, j'utilisais un logiciel de dessin Micrografx Designer. Je garde de bons souvenirs de ce logiciel de dessin vectoriel grâce à sa polyvalence et ses fonctionnalités. Je me souviens qu'il était possible de modifier la position des points en utilisant des coordonnées cartésiennes ou polaires avec une boite de dialogue appelé "coordinates".
Le logiciel LibreCAD permet de positionner les points en coordonnées cartésiennes ou polaires, mais il ne permet pas de calculer automatiquement les distances associées par exemple entre les 2 points d'une droite. Pour améliorer ce défaut, j'ai codé un petit logiciel compagnon qui aide en calculant automatiquement les distances ou les coordonnées. Vous trouverez les sources de ce logiciel en différents langages : en Pascal (avec Lazarus), en Java, en Basic (avec Xojo ou Gambas).
La version en Java est déjà compilée en fichier JAR.
Voici le lien direct : coordinates.jar
Pour exécuter le fichier, utilisez la ligne de commande suivante : java -jar coordinates.jar
Utilisation avancée de LibreCAD…
— Par Eric N. — Dernière modification 26/04/2025 19:23D'autres fonctionnalités avec LibreCAD…
https://dokuwiki.librecad.org/doku.php/usage:tutorials
https://docs.librecad.org/en/latest/ref/fundamentals.html
Un petit manuel pour utiliser la ligne de commande
https://wiki.librecad.org/index.php?title=A_short_manual_for_use_from_the_command_line

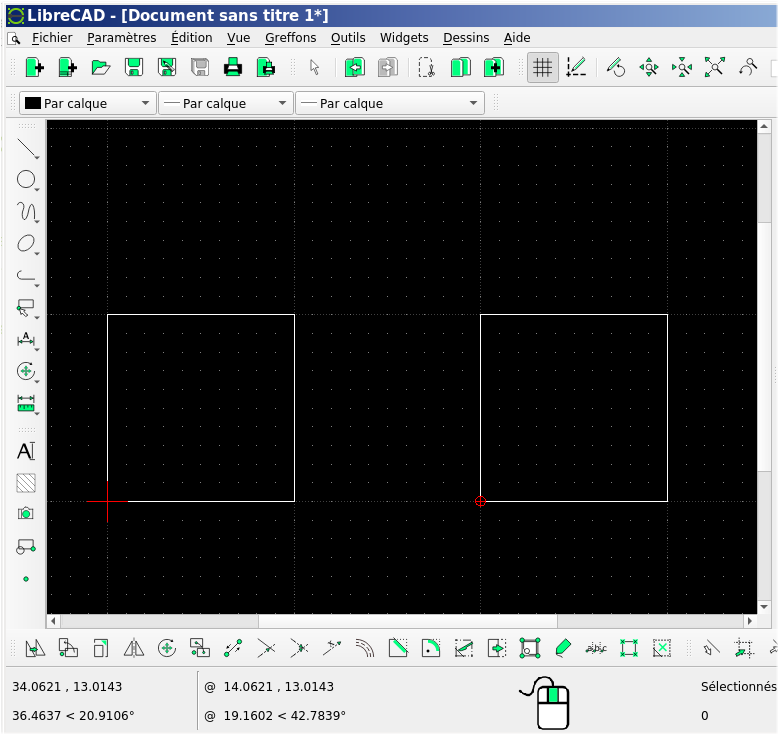

Voici un exemple de fichier contenant des lignes de commande :
(le résultat donne 2 rectangles de 10 unités de coté)
|
